新闻中心

• 公司新闻
• 行业资讯

本标准适用于高温合金冷拉棒材，可用于制造航空及其它工业用的紧固件等零件。

1.1圆形棒材，供应直径为8-45mm，尺寸允许偏差按GB 905-82《冷拉圆钢尺寸、外形、重

量及允许偏差》中的11级或12级，应在合同中注明。

1.2方形棒材，供应边长为8-30mm，尺寸允许偏差按GB 906-82《冷拉方钢尺寸、外形重量

及允许偏差》中的11级或12级，应在合同中注明。

1.3六角棒材，供应内切圆直径为8-36mm，尺寸允许偏差按GB 907-82《冷拉六角钢尺寸、

外形、重量及允许偏差》中的12级。

1.4棒材长度应大于2m，但长度为1一2m者，每炉批允许量不超过支数的20%a短于lm，但

不短于0.5m者，每炉批不多于5根。

2.1 牌号和化学成分

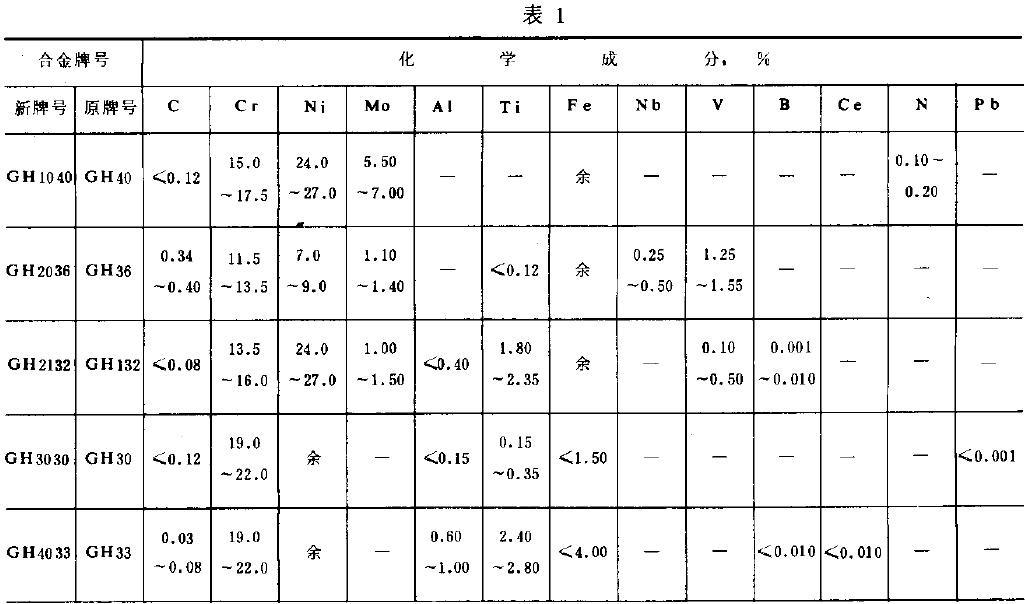

2.1 .1 合金的牌号和化学成分(熔炼分析)应符合表1的规定。

2. 1.2 根据需方的特殊要求，并经供需双方协议，可供应比表1规定的成分范围较严的合金。



注:B、Ce按计算量加人。

2.1.3 成品棒材化学成分允许偏差

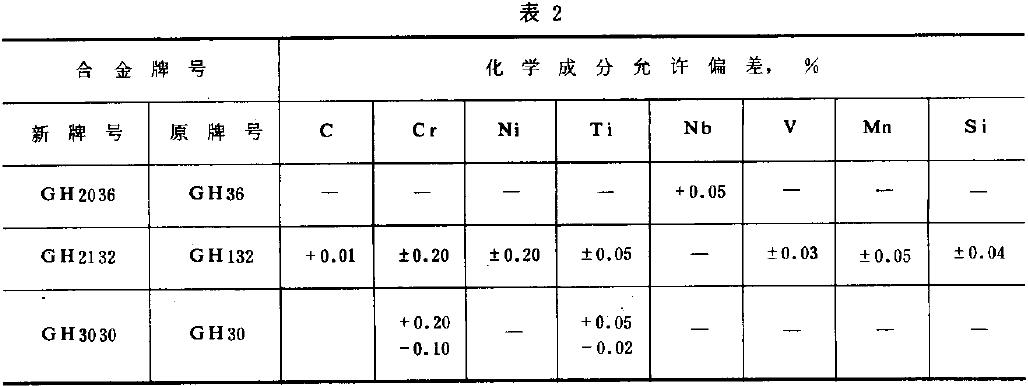

2.1.3.1 成品棒材的化学成分最大允许偏差值应不超过表2之规定。



2.1 .3.2 经需方同意，成品棒材的化学成分最大允许偏差值应按GB/T 14992《高温合金牌号》。

2. 2 冶炼方法

合金可采用如下冶炼方法生产，由需方选定在合同中注明，未注明时由供方自行选定。经供需双方协商亦可采用能满足本标准要求的其它冶炼方法。

GH 1 040非真空感应，非真空感应+电渣重熔，电弧，电弧十电渣重熔。

GH 2 036非真空感应+电渣重熔，电弧，电弧+电渣重熔。

GH 2 132非真空感应+电渣重熔，电弧十电渣重熔，电弧+真空自耗。

GH 3 030非真空感应，真空感应，电弧。

GH 30 33非真空感应+电渣重熔，真空感应十电渣重熔，真空感应十真空自耗，电弧，电弧十

电渣重熔，电弧+真空自耗。

2.3文货状态

2.8 .1 棒材应以固溶处理，固溶处理后酸洗或冷拉状态交货，并在合同中注明。

在 交货 状 态下，对合金棒材的硬度要求规定如下:

GH 2 03 6 (GH36) H B (压痕直径d)> 3.5min

GH 2 13 2 (GH132) H B (压痕直径d)> 4.25mm

其 它 合 金HB(压痕直径d)供参考

2. 4 力学性能

2.4 .1 棒材用经热处理的试样测定其力学性能。试样的热处理制度和合金的力学性能。
