冰箱试验室控制器设计精髓

2014-10-29    来源：正航仪器    作者：正航网络  阅读：次







一、湿度模糊控制器的设计

同温度模糊控制器一样，冰箱试验室的湿度模糊控制器也采用二维的单输入单输出结构.湿度偏差e与偏差变化量oe的定义和温度相类似，它们的模糊化设计也基本相似.由于加湿量的控制是通过控制加湿器中的电加热量来实现的，而电加热量的控制方法同温度控制中对电加热器的控制类同，因此，加湿控制量u的模糊化设计与加热控制量的模糊化基本相同。













二、控制系统软件设计

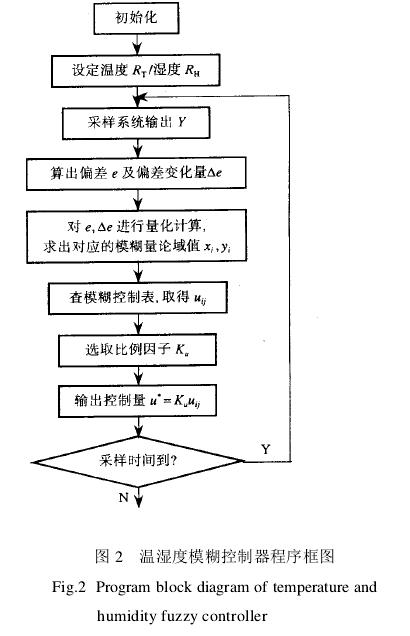

冰箱试验室控制软件有较高的实时性要求，为此，测试和控制程序都采用定时中断方法在计算机后台运行，且不影响菜单、图形和曲线等前台程序的运行，模糊控制器的控制过程是由计算机程序实现的.这种程序一般包括两个部分：一个是计算机离线计算查询表的程序，属于模糊矩阵运算；另一个是计算机在实时控制过程中在线计算输入变量(温湿度偏差，偏差变化)，并将它们模糊控制量化处理，查找查询表后再作输出处理的程序.图2给出了温湿度模糊控制器查表算法的程序框图.







三、实例

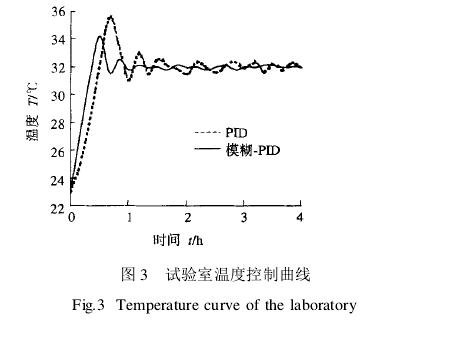

图3和4给出了对冰箱试验室的温湿度分别采用PID控制与模糊一PID控制时的控制效果.试验室的温度设定为32 0C，相对湿度设定为60%从实验的结果看，采用模糊控制技术，试验室整体工况的建立大约为1h，工况建立的速度快，而且温度控制精度保持在士0.30C以内，湿度控制精度可达士2%。http://www.zhenghangyq.net
