传统的空调系统的冷冻水水温设定往往是固定不变的，一般是70℃，导致表冷器一直工作在其最大设计负荷下，而在系统实际运行时间段内，系统的负荷往往是在变化的，这种负荷的不匹配造成了严重的能量浪费。本节主要是借助于前一节建立起来的TRNSYS模型，调用杭州全年的逐时气象参数作为模型的输入条件之一，分别对每个月不同水温下，系统的运行能耗作对比分析。
一、杭州典型气象年参数

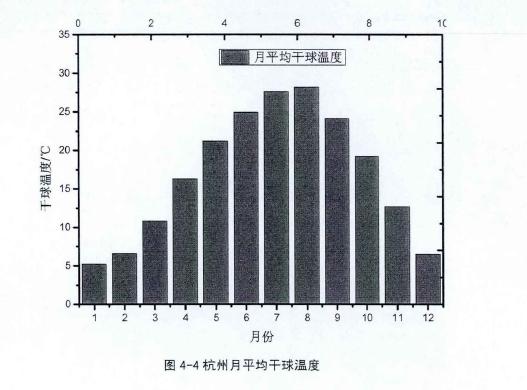

杭州属于温带大陆性气候，夏季湿热，冬季湿冷，图4-4和图4-5是杭州的月平均干球温度和相对湿度分布。从图上可看出，杭州月平均最低干球温度是一月份为5.20℃，月平均最高干球温度是八月份28.20℃，全年平均月干球温度为16.90℃；月平均最低相对湿度一月份为65.3%，最高相对湿度出现在八月份为81.1%，全年平均相对湿度为75.8%，下文中在TRNSYS模拟中将会调用到杭州的气象参数。
二、不同水温下系统各月能耗模拟对比
一般的恒温恒湿空调系统的主要能耗部件包括：冷水机组、加热器、加湿器、风机和水泵。其中风机和水泵的功率不随设足工况的改变而改变，因此系统总能耗根据式4-0计算得出。进行模拟对比时，库房和阅览室的控制参数分别设定为在相同的设足控制参数下，冷冻水水温在6--14℃范围内进行变化，每次设置水温在前一次模拟的基础上增加O.s0C，分别计算系统各月份在不同设定水温下的能耗。

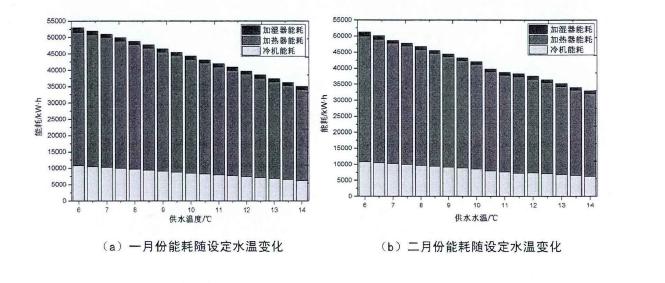

由于系统在不同的工况下需要处理的热湿工况不一样，因此对于某种给定工况，受限于实际系统的设备参数，水温升高到一定程度之后，控制系统的温湿度将不能够达到设足要求或者不能稳足。因此本文认为，如果系统的温湿度参数有超过s%的模拟时间不能够达到温湿度的设定范围内，即认为该设定水温不能满足系统的运行需要，因而直接进入下一个月的模拟，最后模拟得到的结果如图4-6所示。

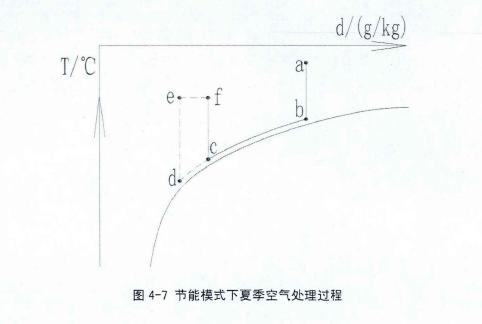

从图4-6中可以看出，恒温恒湿系统的运行能耗随着冷冻水水温设足值的升高而降低，模拟结果符合预期。在气温较低的时间段内，冷冻水水温基木上可以维持在13℃左右，而在夏季，满足系统使用的最高水温为110℃从图4-h上还可看出，系统能耗的主要是加热器和冷水机组两部分，加湿器只占很小一部分，尤其在五到十月一共六个月之间，加湿器的所占的系统能耗比例几乎为零。这主要是采用了热湿独立控制控制装置，降低了加湿补偿量。从烩湿图4-7上可以看出，相比一般的恒温恒湿空调，木文设计的系统在处理典型的夏季工况的时候，少了e-f段电加湿，而电加热c-f段也比一般系统的d-e段要少，因而系统更加节能。
三、设定水温和传统固定设定水温的模拟能耗对比

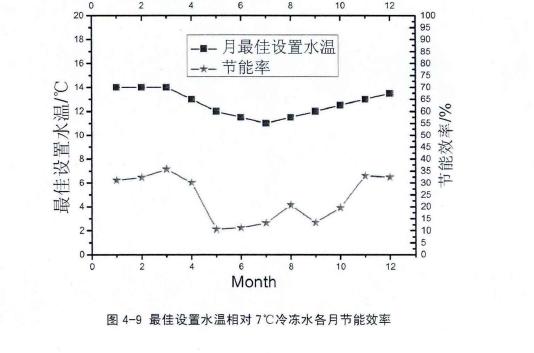

传统的暖通空调系统中冷冻水的设置温度一般推荐70℃，因此本节利用前文建立的TRNSYS模型，同样调用杭州市的逐时气象参数，对系统全年使用7℃的冷冻水的条件下，做能耗计算，并将计算的结果和前面模拟取得冷冻水月设置温度的能耗做对比，得到的结果如图4-8和4-9所示。图4-8中的节能空间是冷冻水为7℃时的系统能耗减去设置温度下的系统能耗得到的。可以看出，在气温较低的月份，节能效果较为明显，系统三月份运行在70℃的冷冻水下的能耗为42901kW.h，而运行在140℃下的能耗只有27570kW.h，节能率高达35.7%，而全年平均节能效果也达到23.6%。http://www.zhenghangyq.net
