恒温恒湿空调系统实验与模拟结果对比

2014-10-22    来源：正航仪器    作者：正航网络  阅读：次







为了验证以上模型的准确性，本节内容主要是利用实际实验数据和模拟数据进行对比分析。实验选取时间是2011年12月20日，当天室外气象参数：日平均干球温度为2 0C，相对湿度49%，冷冻水箱设定值为90C。阅览室和库房的设定参数分别为：温度18土0.5 0C；相对湿度50士5%。

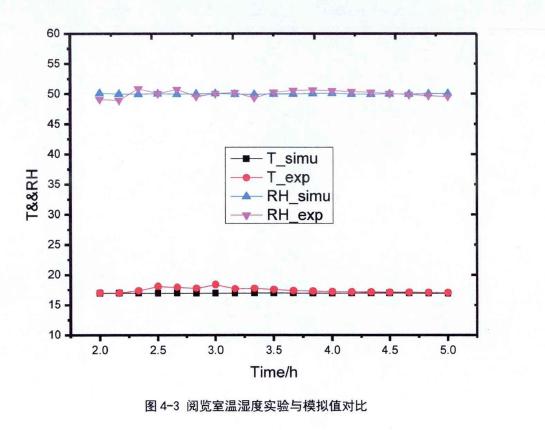

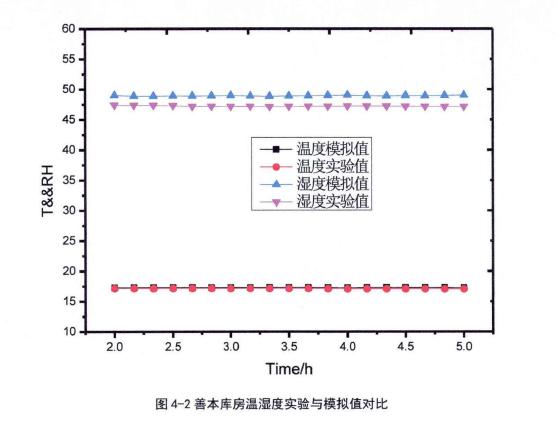

模拟中采用的系统设备参数和环境参数与实验阶段系统设置完全一致。图4-2和图4-3分别是善本书库和阅览在一个稳定的时间段内的实验温湿度和模拟温湿度的对比。从图中可以看出，善本书库的实验值和模拟值符合的更好，温度试验和模拟的最大偏差为0.70C，相对湿度的最大偏差为3.7%，相对误差在10%以内；而阅览室侧相对而言波动较大，温度试验和模拟的最大偏差为1.50C，相对湿度最大偏差为4.9%，相对误差在15%以内；出现这种情况主要原因有两点：











第一、阅览室人流量相对较大、不可避免的造成了扰动，而在TRNSYS中建模的时候并没有考虑到这一点；

第二、该阅览室有一面玻璃幕墙，面积占整个房间围护结构的20%左右，玻璃幕墙的保温隔热效果较差，也导致系统波动较大。这一点从和库房对比可以看出来，库房用于保存一些珍贵的书籍资料，因此建筑围护结构非常厚实，同时书库进出入的人员也比阅览室少得多，因此书库的温湿度曲线相比阅览室要稳定。但是总体上来看，模拟和实验还是符合的很好，相对误差在巧%以内，因此可以认为建立起来的模型能够较为真实的反应实际系统的运行情况，可以用于后续的模拟分析。http://www.zhenghangyq.net
