浅析高频脉冲发生器应用测试问题

2014-10-15    来源：正航仪器    作者：正航网络  阅读：次





一、高频脉冲电源输出波形测试

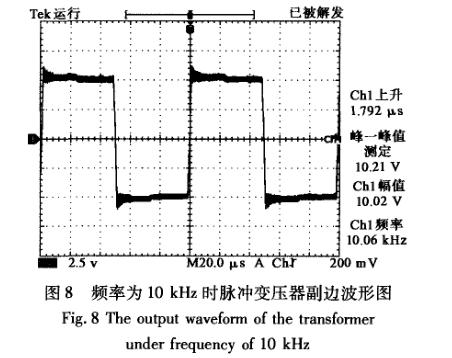

采用Tekt ronix TDS3032B型数字示波器及P6015A高压探头，对高频脉冲电源的输出波形进行了测试。图8是频率为10kHz时的输出波形，上升沿时间为1.792 Ixs。







二、应用

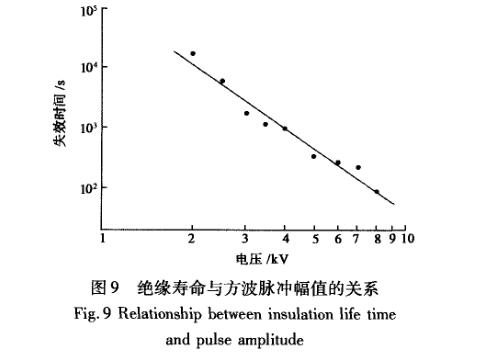

为了研究变频调速牵引电机定子绕组所用的电磁线在不同电压幅值、不同频率和不同温度下的寿命特性曲线，根据IEC60851-5标准制作试样和电极进行电磁线寿命特性的测试试验。采用二参数Weibul1分布分析试验结果，试样10个为一组，以失效概率为63.2％对应的失效时间作为电磁线在该条件下的绝缘失效时间。温度为200℃，频率为15 kHz时，电磁线失效时间与施加电压幅值的关系曲线如图9所示。随着脉冲电压幅值的提高，电磁线绝缘寿命迅速缩短，曲线仍符合反幂关系，与工频电压下电老化寿命形式相同。温度为200℃，脉冲电压幅值为4 kV条件下获得频率与绝缘寿命的关系曲线如图10所示。













三、结论

根据牵引逆变系统电压波形和加速老化试验原则，采用变压式试验电源研制了一套基于连续高压脉冲方波的绝缘老化试验系统。利用小变比高频脉冲变压器采用原边并联、副边串联的方式研制的高频脉冲变压器具有变比高、波形失真小的特点。系统的主要性能指标为：高压脉冲电源为双极性，脉冲电压峰峰值为0～10 kV，频率为500 H z～20 kH z，占空比为50％，上升沿时间2 I xs左右，输出功率1 kW，温度范围为室温～300℃。高压脉冲电源脉冲幅值高、频率可调，具有过流、过压保护功能，可满足对大功率高压变频电机进行绝缘加速老化和击穿试验的需要，进行变频电机绝缘在脉冲电压下老化及失效机理的研究。http://www.zhenghangyq.net
