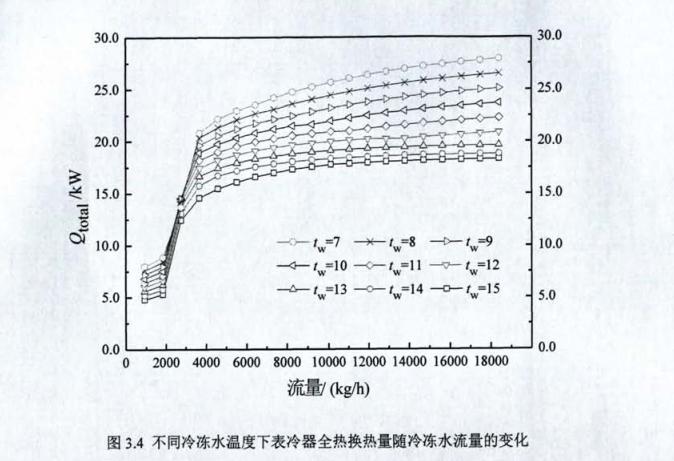

热湿独立控制装置调节表冷器进水流量及温度．势必影响到表冷器的换热量。由图3.4可知，在相同冷冻水温度下，随着冷冻水流量的增大，全热换热量先是增加较缓，而后在一定的流量区间内．增加幅度大幅上升，最后又趋于平缓。
可以看到．在选到某一流量之后，再单纯依靠提高表冷器冷冻水流量以增大换热量，其作用相当有限。相同冷冻水温度下，当流量为最大水流量的80％时，全热换热量最大只降低了7 9％；相同水流量下，水温每降低1℃。换热量增加为2 7～8.1％。

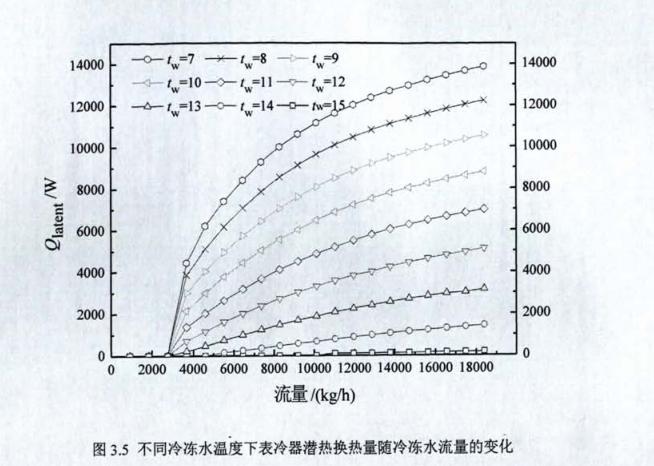

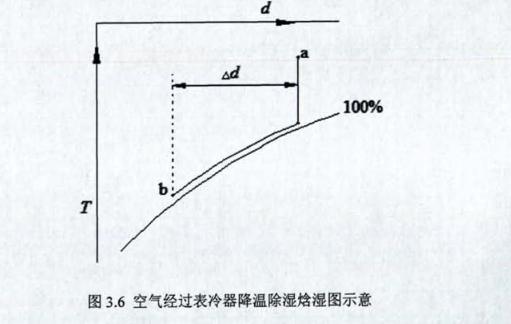

由图35可知，对于处理空气的潜热负荷，水温必须低于空气的露点温度-但当承温足够低而水流量比较小时，则全部冷量用于去除显热负荷t不会有除湿发生。同时，随着水流量的逐渐增大，表冷器的潜热换热量也呈逐步减缓趋势。由图还可以看出，在相同的潜热换热量下，若干个不同的水温分别有一个特定的流量与其对应。对于己给定状态点的空气温除湿，要除去某一特定的含湿量如图3.6上的a点，使用表冷器对其降即某一特定的潜热负荷时，空气首先降温到露点温度．湿度达到饱和，而后沿饱和相对湿度线-到达b点，空气状态变化过程在焓湿图上的路径是唯一的：空气的显热变化也是固定的。因此，不同的冷冻水流量、温度组合在去除相同的潜热负荷时，其去除的显热负荷也相同。反之亦然。
Case 1为高温高湿工况，由PID信号可知，系统仅表冷器与加热器工作。研m，O 5表明进入表冷器的冷冻水流量固定为最小值：在最小冷冻水流量下，调整冷冻水温度控制了被处理空气的除湿量。由于除湿．空气温度较低，之后利用加热器使空气温度达到要求。该工况即是，给定了表冷器需除去的潜热负荷及冷冻水流量，湿度PID调节器调节冷源来水与表冷器回水的比例，寻求对应的冷冻水温度的情形。相较于传统的恒温恒湿空调系统，该处理方法减小了进入表冷器的冷冻水流量，并提高了进入表冷器的水温，因此，虽然其后面的加热补倦热器工作：没有过量除湿，因此加湿器不工作。相较于Casel，Case 3尽管潜热负荷不变，但显热负荷降低，导致函PⅢ增加，送风温度也升高。这是因为，表冷器在除去相同的潜热负荷的同时，处理的显热负荷也相同，此两种工况下表冷器出口空气温湿度相同；而由于Case 3中显热负荷小于Case 1，其送风空气温度应相对较高，需要的加热器加热量也较高，因此氏PID增加。
Case 4、Case 5、Case 6均为高温低湿工况，由Smc,eID可知，电动三通阔2的开度最小，表明冷涌来水比例最小，而表冷器回水比例最大，表冷器进口水温处于可调的最高值。此三工况即是，给定了表冷器需除去的显热负荷及某一冷冻水温度，温度PID调节M'VI寻求相对应的冷冻水流量的情形。在Case4中，调整表冷器冷冻水流量以控制空气媪度，此时加热器输出为零，利用加湿器控制空气湿度。而在Case 5中，所需处理的显热负荷小于Case 4，因此冷冻水流量将减小：但目口使减至最小，表冷嚣与空气换热量仍大于需要处理的显熟负荷，所以表冷器、加热器、加湿器三者同时工作。此时，如果调整进入表冷器的冷冻水最小流量值也可以消除加热补偿．模拟发现．将电动三通阀1的最小开度设为0.1时，模型稳定后分别为0.49、0.51，系统加热输出为零。
在Case 6中．所需处理的显热负荷大于上述两种情形．ST．PID为0，表明进入表冷器的冷冻水流量已经达到最大值。若显热负荷进一步增大，刚在此表冷器最高进水温度下，表冷器将无法提供所需的换热量。此时可调大电动三通阀2的最小开度，增大来自冷源的冷冻水最小比例，从而降低进入表冷器的冷冻水温度，以保证所需的换由加热器、加湿器控制。相较于传统恒温恒湿空调系统，该系统最多只需要表冷器、加热器、加湿器中的两个部件工作，即可实现对温湿度的准确控制。并同时减小了空气处理过程中的热湿补偿损失。http://www.zhenghangyq.net
