1、磁通计法
磁通计也是一种磁电式电流计，并且是直接按磁通单位分度的直读仪表．它测量磁通的原理也是根据电磁感应定律，可归结为求感应电动势的积分．与冲击检流计的不同之处是磁通计活动线框的恢复力矩几乎为零，线框偏转后，不再回到原来的位置．因此磁通计实际上是在严重过阻尼状态下工作的。

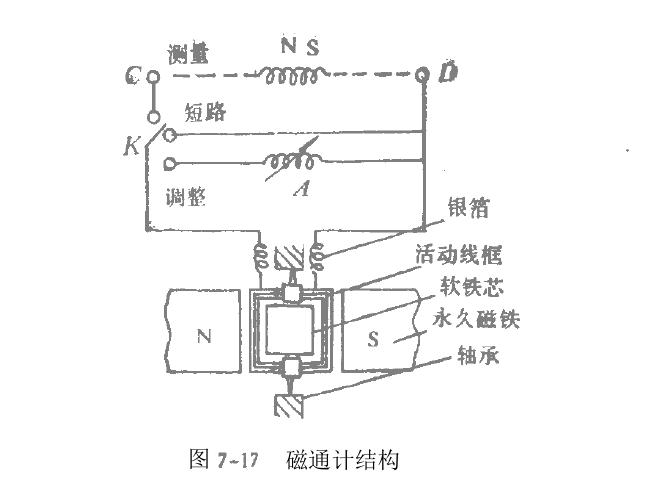

磁通计按结构分有两种类型，一种是悬线式，另一种是轴转式。后一种为可携式仪表，虽然灵敏度较低，但使用方便，生产中被广泛用于工业检验．图7—17为一轴转式磁通计示意图．测量时开关厌打向测量”端，如将匝数N及面积j的探测线圈接入磁通计输入端c．o．这时探测线圈与由轴尖支承的活动线框组成闭合回路若探测线圈内磁通量改变为d公则感应电流便流经极簿而基本上不产生恢复力矩的银箔，被引入活动线框中，致使活动线框在固定磁铁的磁场中发生偏转．与冲击检流计的工作原理一样，该偏转正比于探测线圈中磁通量的改变A4。
调整部分是为测量时选择指针起始位置而设的．由于磁通计活动线框几乎没有机械反抗力矩，测量后指针不会自动回到零位，如要伎指针在测量前回零，可把K打到调整：J实际上是一个电磁调整器．当转动该调整器时，可产生一感应电流，使磁通计的活动线圈带动指针向左右偏转，从而调节到零位或所需要的起始位置上．当起始位置不在零位时，实际上测量的是相对偏转．此外，测量结束后应将仪表短路。
磁通计使用简便，不需要每次测量前校准磁通常数，测量结果与外电路电阻无关，因此测量方便。另外，磁通计在严重过阻尼状态下工作，可用它来测量长周期的脉冲电压．但一般磁通计的灵敏度较低(约10☆wb／mm)，因此除用它测量空间磁场外，工厂中大量用于永磁体磁性能的检验．国产磁通计有CTl型，CT4型，利用电压频率变换技术生产的CST—2型数字式磁通计等．而利用光电放大或电子式积分运算放大器制成的光电磁通计或电子磁通计，大大提高了测量灵敏度，这些仪器在直流磁性自动测量中发挥了重要的作用。
2、电子积分器方法
用电子技术对探测线圈的感应电动势直接进行积分也可求得A呻，这种方法称为电子积分器法．由于电子积分器能对电压进行瞬时积分，因此用它可以测量随时间变化的磁场(冲击法是不可能的)．如在它的输出端配以x—y记录仪或数字电压表，就可以自动记录各类磁化曲线和磁滞回线。最简单的积分器是由及C电路组成的，如图7-l8所示。
还有一种数字特斯拉计，它采用数字显示，经定标，可以直接读出磁场强度的值．国内有c5T—1型数字特斯拉计，它是目前精度较高的霍尔效应磁场测量仪，当用作绝对测量时，测量范围为0.1—10T，具有测量范围广，精度高的优点。

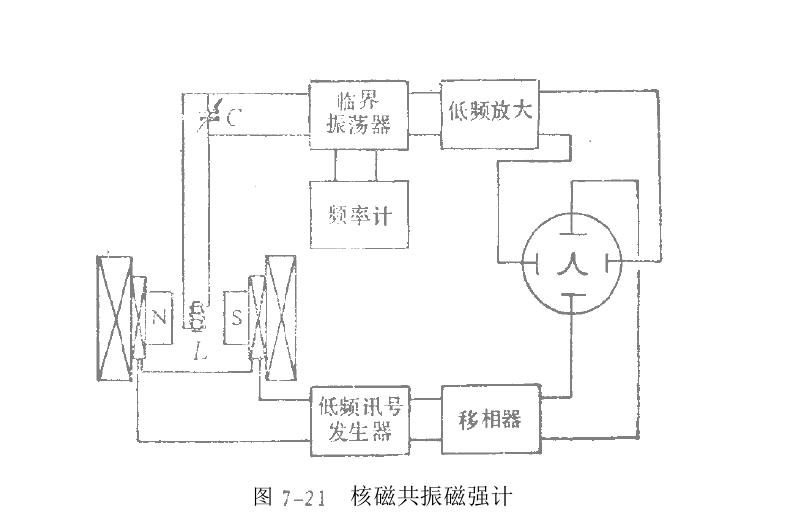

共振信号，临界振荡器由Lc谐振回路及高频检波器组成．当产生核磁共振时，Lc回路的9值下降，从而导致振荡电压的下降，经高频检波后即可得核磁共振信号．为了便于观察，一般都采用磁场调制方法，以便把核磁共振信号直接显示在示波器上，根据核磁共振时频率计显示的频率读数，可求得被测磁场的值．由于频率的测量精度很高，所以核磁共振方法适用于高精度测量磁场强度，
另一方面，利用核磁共振倔强计测量磁场时，要求被测磁场比较均匀，这样，才能给出明显的吸收峰．如果磁场不均匀，试样内各处的磁场不同，各原子核将在不同频率下发生共振，因而使共振曲线变宽，信号变小．因此为保证磁场的测量有高的精度，被测磁场必须有一定的均匀度。http://www.zhenghangyq.net
