实用上，无论磁场是用哪种方法产生的，我们都需要知道它的强度．例如磁电式仪表中磁钢产生的磁场，电动式扬声器中的永磁体在音围缝隙中所产生的磁场，都直接与它们的性能有关．磁测量中用的永磁体、螺线管和电磁铁，更需要知道它们所产生的磁场的强度．
1．磁通测量的基本原理
磁通测量是以法拉第电磁感应定律为基础的．把一个圈数为N，截面积为j的线圈(又称探测线圈)放在被测磁场樱中，在最简单的情况下，线圈的轴线方向与磁场的方向一致．这时，磁力线将与线圈轴线方向平行并穿过探测线圈．当线圈被抛出磁场或磁场发生变化时，线圈内的磁通量4发生变化，从而在线圈两端引线之间产生一感应电动势，根据电磁学，着电子技术的发展，近代自动测量中多采用电子积分器或数字积分器．因此根据磁通的改变方式和测量电动势对时间积分的方法，电磁感应法又分冲击法，磁通计法，电子积分法等等．
2．冲击法
冲击法是用冲击检流计测量探测线圈两端感应电动势对时间的积分，即测量线圈内磁通量的改变量。在此首先对冲击法的基本仪器一冲击检流计作一介绍．

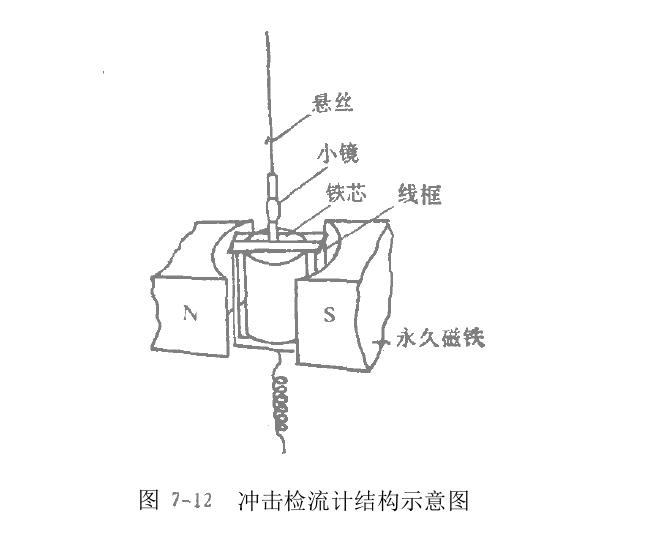

冲击检流计是一种磁电式电流计，它能测量在短时间内以脉冲形式流过检流计的电量．其结构如图7—12所示．在永磁体的两磁极中有一圆柱形软铁芯，该软铁芯和磁极构成一环状气隙，铁芯可位环形气隙中形成均匀的径向磁场．个用细漆包线绕制的方柜型线框置于均匀磁场中，用一根装有反射小镜的悬丝挂起，并可在环形气隙中绕悬丝转动．一旦脉冲电流i流过线柜时，线框受到空隙磁场的作用产生一力矩，并使线框转动．与此同时，它又受到悬丝的恢复力矩、空气阻尼和电磁阻尼力矩的作用阻止线框转动，以上三个力矩与线框的惯性力矩相平衡，从而决定了线柜转角的运动，可报得它的运动方程。

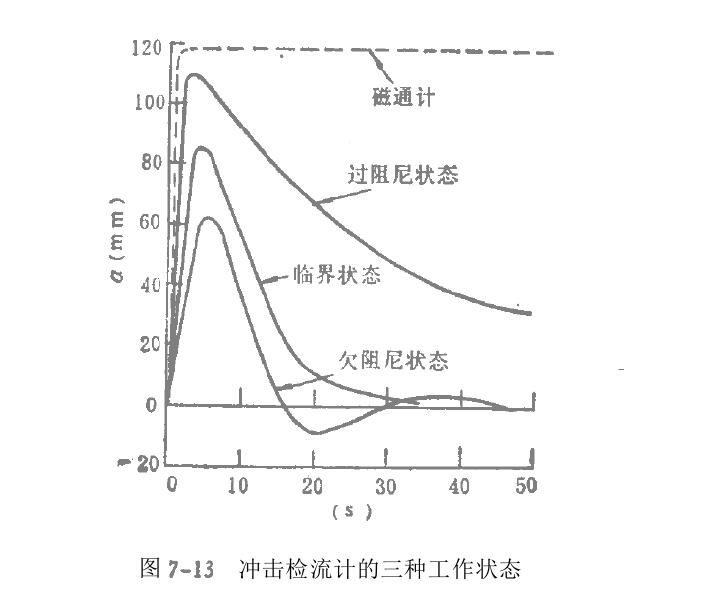

由于冲击检流计线框的转动惯量大，运动周期长．因此，当用它来测量短暂的电流脉冲时，可以认为在脉冲电流通过的时间内，线框处于静止状态，而当脉冲电流结束后，线柜才开始以某一初速度运动．利用这两个初始条件，可以解出线柜偏转。的运动方程．经计算，随着冲击检流计结构和阻尼度不同，线柜有三种运动状态，即过阻尼状态。
利用冲击法不但可以测量电磁铁极间和螺线管内的磁场，而且也能测量永磁体产生的磁场．此外，还能测量磁性材料的磁性能。因此，这种方法在磁性测量中占有重要地位。http://www.zhenghangyq.net
