稳压电源提高稳压性能措施有那些

2014-05-16    来源：正航仪器    作者：正航网络  阅读：次









1．扩大输出电流——采用复合调整管

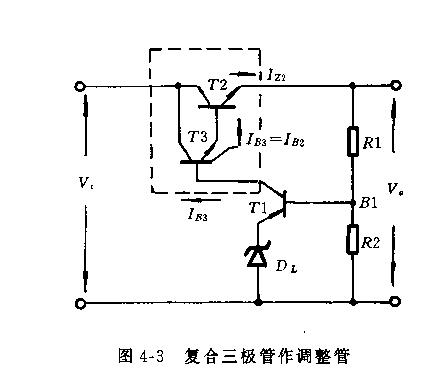

在输出电流较大的稳压电路中，调整管都采用大功率管，它的电流放大系数一般都不大，为7获得较大的输出电流，就要求调整管有足够大的基极电流，在技术上往往采用复合词整管来达到此一目的。复合管的电流放大系数为犀2x舶，这样推动调整管的基极电流将很小，就可用小功率管组成的比较放大器直接推动大功率复合调整管。如图4—3所示。

2．采用辅助电源的稳压电路

在图4—2的电路中，放大管T1的负载电阻Re直接接在变化较大的输人电压V1上，因此，输入电压的变化会宜接通过及作用到调整管了2的基极上，从而引起输出电压变化，这对提高稳压性能是不利的，为了克服这一缺点，往往采用辅助电源。

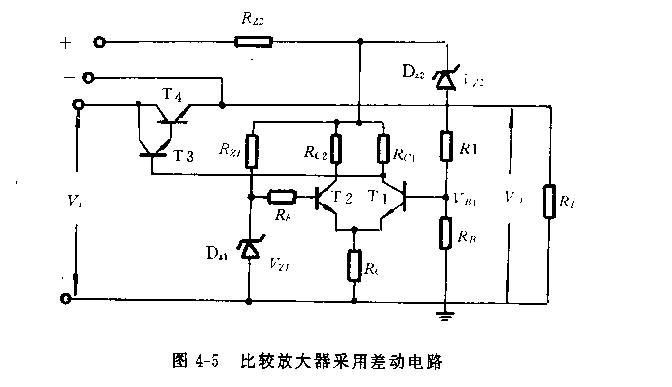

3．比较放大器采用差动电路

为了避免单管放大电路由于零点漂移而影响输出电压的稳定性，比较放大电路往往







4．过流保护电路

串联式稳压电路过载(特别是输出端短路的情况下，输人的直流电压几乎全部降落在凋整管的两端，这种过载现象，即便时间很短，也会使调整管和整流二极管立即烧毁，因此必须采用快速动作的过电流自动保护电路。日的使用较普遍的有限流式和裁流式两种。下面介绍一种截流式保护电路。当过载或输出端短路时，保护电路使调整管完全处于截止状态







5 .稳压电源的使用和测试

直流稳压电源在使用时，废注意所需直流电压的极性。如果需要输出正电压，则应将直流稳压电源的输出端于“十”接用电设备的“地端”，将端子“十”接用电设备的正电压端。如果需要输出负电压，把上述接线方法反一下即可。通电前，要用万用表枪查输出电压是否符合要求，以免电压过高损坏用电设备。在使用稳压电源前，最好将它简单地测试一下。测试的主要内容有：输出电压的调节。http://www.zhenghangyq.net
