螺旋弹簧激振器结构设计亮点

2014-05-13    来源：正航仪器    作者：正航网络  阅读：次

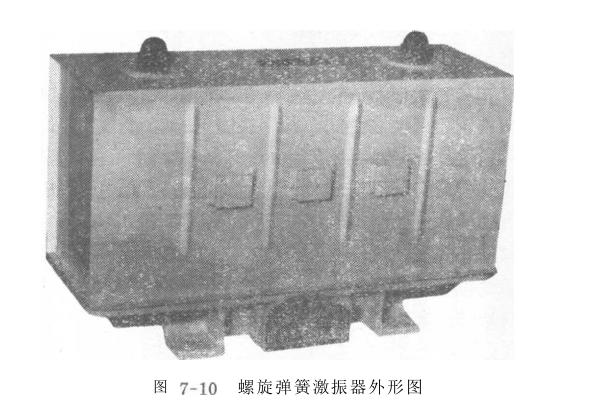

螺旋弹簧微振器的结构图如图7—12所示。这种型式的激振器由铁芯1，衔铁2，电磁线圈4和螺旋弹簧5等主要部件组成。铁芯与衔铁之间用上、下螺旋弹簧5进行弹性连接。螺旋弹簧5用螺栓6紧固在振动板上、下支承面上。一般气隙调节在2.5—3毫米。电源经过螺旋型导线9通入线圈。电振给料机的调谐借调整固定振动板上的配重8的大小来实现。为了保证激振器的密封，在外罩7和激振器底座部













分之间用橡皮垫密封。激振器的振动板和底座，小型的一般用灰铸铁H118—36，大型的用铸钢ZG45。在加工振动板和底座时，应注意使装弹簧的各平面保持平行及等高。螺旋弹簧是由优质弹簧钢60 si2Mn绕利而成。弹簧钢经油淬火后，其硬度要求在HRC40左右。为保证振动板沿激振力方向产生定向振动，要求螺旋弹簧两端面与振动板、底座及底盘贴合时，其接触长度应大于弹簧圆周总长的2/3。在组装时，应选用四根刚度基本相同和两端面磨得平行的弹簧装在一台激振器上。

对电磁铁和衔铁部分的要求，与板弹簧激振器基本相同。螺旋弹簧激振器的结构有以下特点：

1)因螺旋弹簧的刚度是一定恒，故一般用增减配重的方法进行调谐。

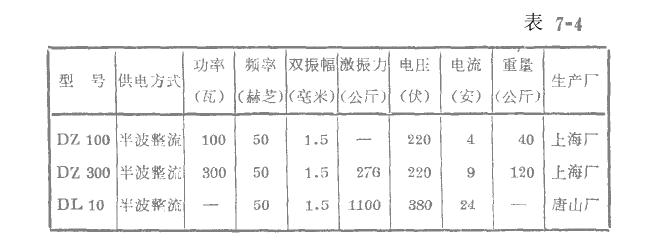

2)由于螺旋弹簧允许有较大的变形，故相对振幅比板弹簧激振器的大，一般相对振幅为2.53毫米。上海菜机械厂和唐U某机械厂生产的螺旋弹簧激振器主要技术特性见表7-4。螺旋弹簧激振器技术特性  http://www.zhenghangyq.net
