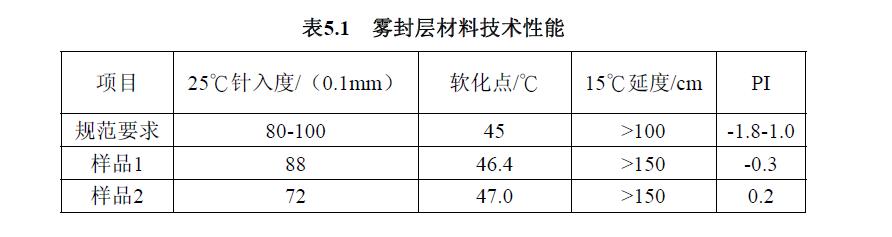

为了检验雾封层材料的性能，按规范要求进行各项性能测试。我公司（东莞正航仪器设备有限公司）针对这一课题，进行试验研究，本材料为沥青类产品，因此按沥青技术规范测定其各项基本指标。试验结果如下表5.1所示。
雾封层材料的指标均能满足道路石油沥青技术要求，说明其各项路用性能可以满足使用要求。
一、热氧老化试验研究
沥青材料的老化是指沥青在贮存、施工及路面使用过程中由于长时间暴露在空气中，在环境因素的作用下发生的挥发、氧化、聚合等物理化学作用，导致沥青内部分子结构和化学组分发生变化，进而促使沥青物理化学性质劣化的过程。沥青老化问题一直是国内外道路工作者研究的重点，对于路面材料来说，其抗热氧老化性能的优劣对其使用寿命有重要的影响。与普通沥青结合料一样，雾封层材料在使用过程中也会经过长期的老化过程，所以雾封层材料的抗老化性将直接影响路面使用性能。因此有必要对雾封层材料的抗热氧老化性能进行研究。
二、热氧老化试验方法
为了检验雾封层材料的抗老化性能，本文按规范要求进行旋转薄膜烘箱老化试验对该产品进行抗老化测试。对雾封层材料，通过对比老化前后的指标来评价其抗老化性能，各试验方法按相关规程要求进行。旋转薄膜烘箱老化试验（RTFOT）：采用P877型旋转薄膜烘箱，试样在163℃下受热老化85min，模拟沥青在施工生产中的短期老化条件。压力老化试验（PAV）：采用PR9300型压力老化仪，将经RTFOT后的试样在100℃、2.1MPa条件下老化20h，模拟沥青在使用5-10年的长期老化过程。
三、性能指标分析
本研究选用雾封层材料、基质沥青和某种市场销售产品FA进行对比试验，以验证其抗老化性能。
由试验结果可知，经RTFOT老化后，各材料的性能均有不同程度的下降，都出现针入度下降、软化点增大和延度减小等变化，经PAV老化后性能进一步下降。残留针入度比反映了沥青在老化前后稠度的变化，残留针入度比越大，说明沥青的抗老化性能越好。由沥青的残留针入度比可以看出，该材料的抗老化性能明显由于基质沥青和对比试样FA。雾封层材料老化后的指标能满足规范要求，说明雾封层材料的抗老化性能合格。RTFOT和PAV老化试验都表明该材料的抗热氧老化性能最好，说明雾封层材料的稳定性较好，添加的改性剂起到了提升沥青材料抗老化能力的作用，材料的稳定性提高，性能下降幅度减小。http://www.zhenghangyq.net
相关信息
粤公网安备 44190002001231号
