正航仪器设备技术膨胀阀型式和基本参数的整理

1.型式和基本参数

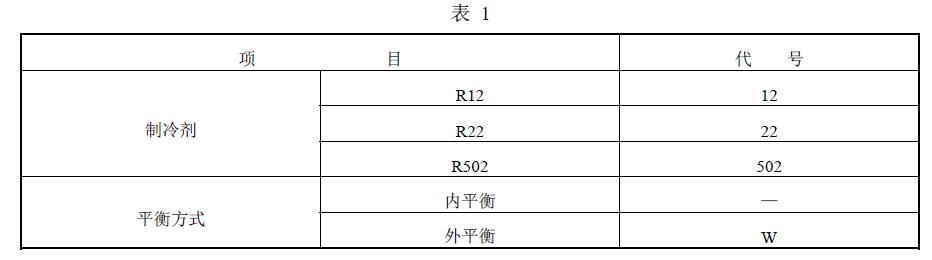

1.1膨胀阀的型式按使用制冷剂、平衡方式进行分类，见表 1 规定。

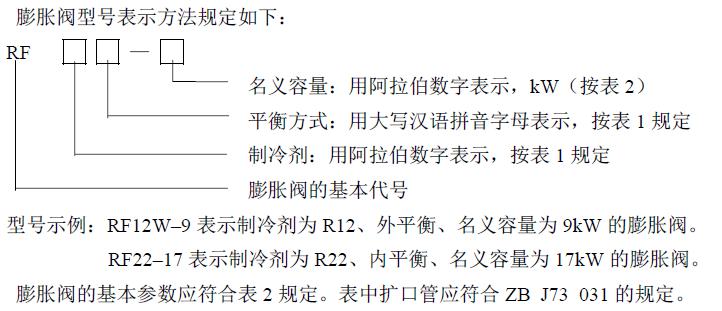

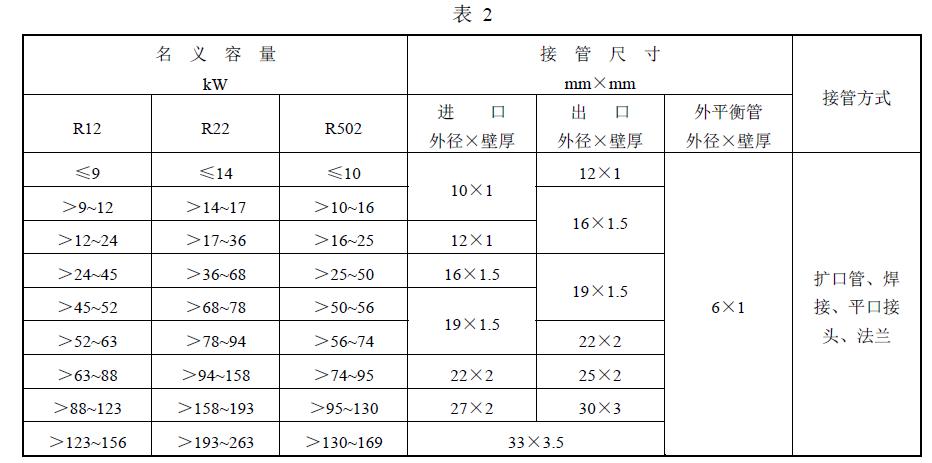

2.膨胀阀的基本参数应符合表 2 规定。表中扩口管应符合ZB J73 031 的规定。

3.膨胀阀名义工况

a．制冷剂名称：R12、R22、R502；

b．冷凝温度：tk=40℃；

c．进入膨胀阀液体温度：tv=38℃；

d．蒸发温度：t0=5℃；

e．蒸发压力：R12 p0=0.36MPa（绝对压力）；

R22 p0=0.58MPa（绝对压力）；

R502 p0=0.67MPa（绝对压力）；

f．通过阀压力降：R12 Δp=0.41MPa；

R22 Δp=0.69MPa；

R502 Δp=0.69MPa；

g．膨胀阀静止过热度：3.5℃（在t0=5℃时调定）；

h．膨胀阀过热度变化：4℃

4.技术要求

4.1膨胀阀应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。

4.2膨胀阀静止过热度调节范围 2~8℃。

4.3膨胀阀液压强度试验压力为 2.4MPa（表压，下同）（R12）或3MPa（R22、R502）。

4.4膨胀阀气密性试验压力为 1.6MPa（R12）或2MPa（R22、R502）。

4.5膨胀阀环境耐热温度 80℃（充气）或55℃（充液），感温元件应无泄漏。

4.6 膨胀阀出口与外平衡接口间压力差为 0.2MPa 时，外平衡管内泄漏量应不超过300mL/min 气体。

5.膨胀阀出厂静止过热度为 3.5±1℃或按合同规定。

5. 1在名义工况下测得的实际容量应不低于名义容量的 95%。

5. 2膨胀阀工作寿命应不少于 50000 次，试验后阀应能正常工作，复调静止过热度为3.5℃。

5. 3对每一型号的膨胀阀，应提供扩展容量数据（即在冷凝温度 40℃、不同蒸发温度、不同压力降下的容量）。

5.4膨胀阀经耐振动试验后应能正常工作，复调静止过热度应达到 3.5℃。

5.5在用户遵守产品说明书各项规定的条件下，膨胀阀从出厂之日起 18 个月内，产品因质量问题不能正常工作时，制造厂应负责免费为用户修理或更换。
