本标准规定了硼含量0.035%~0.08%内燃机气缸套金相组织检验和评定方法。

本标准适用于气缸直径小于或等于160 mm 的内燃机气缸套金相组织的检验。

GB 7216 灰铸铁金相

3. 1 石墨

按照GB 7216 石墨形状应为A 型、B 型、D 型，允许少量E 型，分散度较大、分布均匀。按本标准第一级别图评定：1~4 级合格。

3. 1. 1 石墨长度：气缸套成品壁厚小于或等于 5 mm 时，石墨长度应小于或等于200μm；气缸套成品壁厚大于5 mm 时，石墨长度应小于或等于230μm。

3. 1. 2 E 型石墨：E 型石墨的数量应小于或等于30%。

3. 2 硬质相

硬质相应为含硼复合物或硼碳化物，允许有少量单独析出的磷共晶，但含硼复合物中的磷共晶和单独析出的磷共晶总量应小于或等于视场中硬质相总面积的40%。

3. 2. 1 硬质相的分布及数量

硬质相应呈断续网状或分散状，分布均匀，不允许有严重偏析或严重枝晶。

3. 2. 1. 1 硬质相的分布及数量

硬质相应呈断续网状或分散状，分布均匀，不允许有严重偏析或严重枝晶。

3. 2. 1. 1 硬质相的分布及数量

硬质相呈网孔分布时，网孔直径应小于或等于350μm，硬质相的数量应大于视场面积的6%，按本标准第二级别图评定：1~3 级合格。

3. 2. 2 硬质相的大小

硬质相呈分散状分布时，其单块面积应小于或等于8000μm2，按本标准第四级别图评定：1~2 级合格。

3. 2. 3 硬质相的组成

硬质相的组成应以硼碳化物为主，按本标准第五级别图评定：1~2 级合格。

3. 2. 4 含硼渗碳体和莱氏体

硬质相中允许有少量渗碳体和莱氏体，其中渗碳体的数量应小于或等于视场面积的7%，莱氏体的数量应小于或等于视场面积的14%，渗碳体和莱氏体的总量应小于或等于视场面积的14%。渗碳体的单块面积应小于或等于1000μm2，莱氏体的单块面积应小于或等于2000μm2，按本标准第六级别图评定：1 级合格。

3. 3 基体组织

基体组织应为珠光体，允许有少量游离铁素体，其数量应小于等于视场面积的5%，按本标准第七级别图评定：1~3 级合格。

4. 1 取样部位

应以活塞环处于上止点时，对应于第一道活塞环槽中心以上5 mm 和以下15 mm 之间的纵剖面作为金相磨面，在近工作表面1 mm 范围内截取。

4. 2 评定方法

4. 2. 1 石墨分布形状，以磨面上选取最差视场进行，但石墨长度和E 型石墨有三个视场不合格，则为不合格。石墨长度以单个石墨两端间的直线距离计算，单个视场中石墨长度有三条超长，则该视场不合格。

4. 2. 2 硬质相的分布、数量和组成以磨面上占多数的视场评定级别，若有连续三个视场不合格，则为不合格。

4. 2. 3 硬质相呈聚集状、枝晶状分布及大小、渗碳体、莱氏体、铁素体等以磨面上最差一个视场评定。

4. 2. 4 石墨的评定在未浸蚀的试样上进行，硬质相、基体组织的评定，试样用2%~4%的硝酸酒精溶液浸蚀。

4. 2. 5 本标准图片尺寸直径为 70 mm。

5. 1 石墨的评级

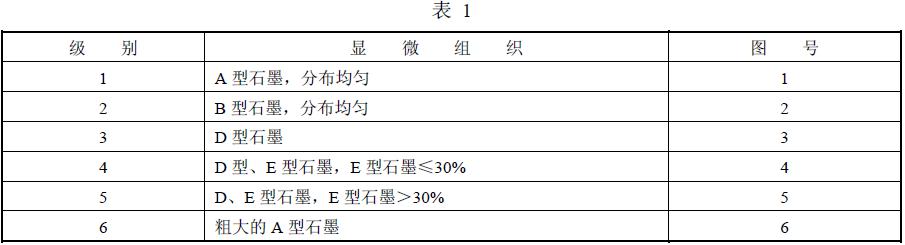

石墨在放大100 倍下按第一级别图评定，其各级说明见表1。



5. 2 硬质相分布及数量的评级

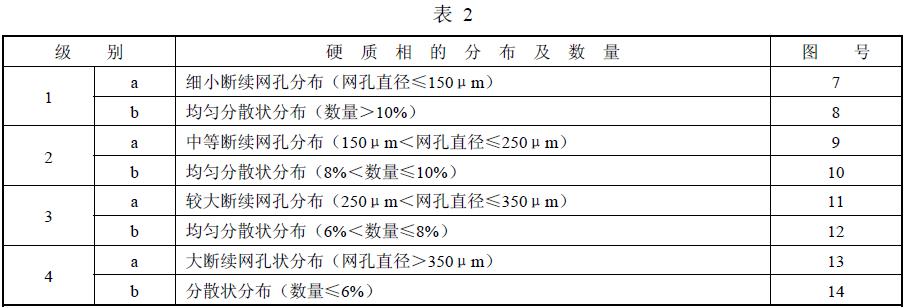

硬质相的分布及数量在放大100 倍下按第二级别图评定，其各级说明见表2。
