正航仪器等均温冲击试验箱电路分析

2013-06-13    来源：    作者：   阅读：次



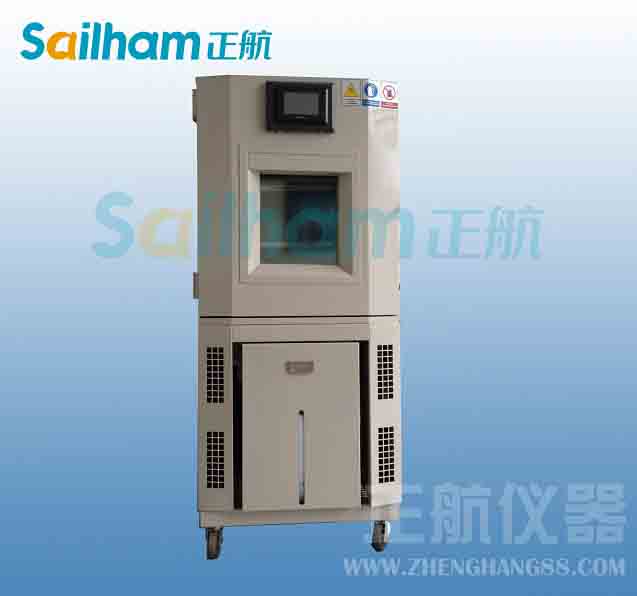

正航仪器等均温冲击试验箱电路分析

▲、电子控制板由低压电源电路和控制电路两部分构成，提示正航仪器等均温冲击试验箱和电正航仪器等均温冲击试验箱也采用与该电路相似的控制电路.

正航仪器等均温冲击试验箱压电源电路

▲、该电源电路采用变压器降压式直流稳ffi电源电路，主要以变压器T801、稳压器为核心构成。 插好正航仪器等均温冲击试验箱的电源线后，220V市电电压经保险管F801加到变压器T801的初级绕组， 通过T80〗降ffi,从T801次级绕组输出12V左右（与市电电压髙低成正比）的交流电扭。该 电压通过D805、D806全波整流，利用滤波电容C806滤波产生14V左右的直流电伍。该电 压不仅为继电器RYOl、RY02供电，而且通过R812限流，再经6.8V稳压管D808产生6.8V 电压，经C808滤波后为芯片Q801、Q802和相关电路供电。T801初级绕组并联的压敏电阻TNR801用于市电过压保护，当市电电ffi过高时TNR801 击穿，使保险管F801过流熔断.以免低压电源的元器件过压损坏。
